ARTIKEL/TESTS / Sapphire Radeon HD 5770 ATi-Design

Lieferumfang

Der Lieferumfang der HD 5770 beinhaltet alle notwendigen Komponenten und kommt außerdem inklusive einem Spiel daher. Neben der bereits üblichen Software- und Treiber-CD, hat Sapphire eine Vollversion von "Colin McRae DIRT 2" und verschiedene Kabel und Adapter beigepackt. Der gesamte Lieferumfang der Radeon HD 5770-Karte im Überblick:

  • Sapphire Radeon HD 5770 ATi-Design
  • Software- und Treiber-CD
  • Spiel: Colin McRae DIRT 2 (Codemasters)
  • DVI-VGA-Adapter
  • CrossFire-Brücke
  • PCIe-Stromkabel
  • Quick Start Guide
Technische Daten

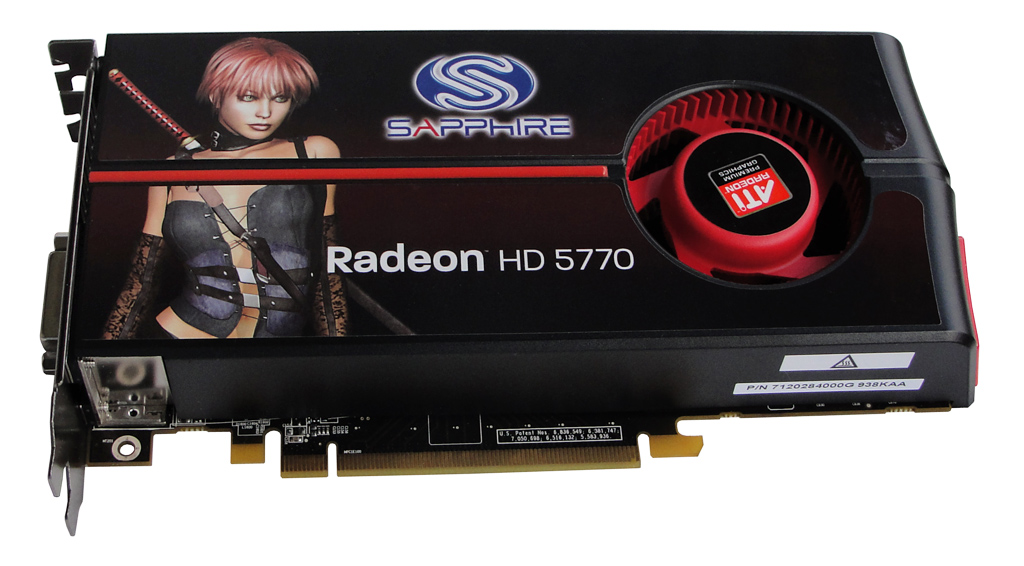

Die Sapphire Radeon HD 5770 mit Dual-Slot-Kühlkörper auf der Oberseite.

Die Sapphire Radeon HD 5770 mit Dual-Slot-Kühlkörper auf der Oberseite.

Die Radeon HD 5770 ATi-Design von Sapphire basiert, wie die Bezeichnung der Karte nur unschwer erahnen lässt, auf ATis Radeon HD 5770 Grafikchip. Genauer gesagt handelt es sich dabei um den RV840 XT (Codename: Juniper), der über insgesamt 160 Shader-Einheiten für die Berechnung aufwendiger 3D-Grafiken verfügt. Die 5700 Serie bietet außerdem die Eyefinity Technologie. Dank Eyefinity können nun nicht mehr nur maximal zwei Displays über die Grafikkarte angesprochen werden, sondern insgesamt drei (Standard-Versionen). Die Anzahl der steuerbaren Displays verdoppelt sich zudem durch spezielle Eyefinity-Versionen entsprechender Grafikkarten auf insgesamt sechs. In verschiedenen, flexiblen Konfigurationen hat der Benutzer damit die Möglichkeit Spiele in bisher nie vorstellbaren Dimensionen zu erleben und seinen Desktop entsprechend zu erweitern. Die Eyefinity Multi-Display Technologie unterstützt dabei sowohl den Duplicated Mode (dabei wird der PC-Desktop auf mehreren Bildschirmen mehrmals dargestellt) als auch den Extended Mode (dabei erstreckt sich der PC-Desktop über mehrere Bildschirme), und bietet Unterstützung von Betriebssystemen wie Windows 7, Windows Vista und Linux (Windows XP wird nicht unterstützt!). Nähere Informationen hierzu sind auf der Website von AMD nachzulesen.

Wie Sapphire speziell in der Bezeichnung der Karte festgehalten hat, basiert die Platine auf der ATi-Referenz der HD 5770. Das bedeutet, dass der ATi-typische Dual-Slot-Kühler zum Einsatz kommt und die Frequenzen von Chip und Speicher nicht weiter modifiziert wurden. Alternativ bietet Sapphire auch Karten mit eigenen Kühllösungen an. Seitens der Ausgabemöglichkeiten bietet die Radeon HD 5770 Dual-DVI, HDMI und einen DisplayPort-Anschluss, der für den simultanen Betrieb von drei Displays (Eyefinity) benötigt wird. Für die Stromversorgung der Karte ist ein einzelner PCIe 6 Pin-Anschluss vorgesehen. Folgend die technischen Eckdaten der Radeon HD 5770 im Überblick.

Hersteller Nvidia AMD/ATi
Grafikchip GeForce GTX 285 Radeon HD 5850 Radeon HD 5770
Logo
Codename GT200b RV870 (LE) RV840 (XT)
Fertigung 55 nm 40 nm 40 nm
Transistoren 1,4 Mrd. 2,15 Mrd. 1,04 Mrd.
Shader-Einheiten 240 288 160
Shader-Frequenz 1476 MHz 725 MHz 850 MHz
Chip-Frequenz 648 MHz 725 MHz 850 MHz
Rechenleistung 1063 GFLOP/s 2090 GFLOP/s 1360 GFLOP/s
ROPs 32 32 16
TMUs 80 72 40
Pixelfüllrate 20736 MPixel/s 23200 MPixel/s 13600 MPixel/s
Texelfüllrate 51840 MTexel/s 52200 MTexel/s 34000 MTexel/s
Speicher-Frequenz 1242 MHz 1000 MHz 1200 MHz
Speicher-Interface 512 Bit 256 Bit 128 Bit
Speicher-Bandbreite 158976 MB/s 128000 MB/s 76800 MB/s
Speicher-Volumen 1 GB GDDR3 1 GB GDDR5 1 GB GDDR5
Shader-Model 4 5 5
Multi-GPU SLI CrossFireX CrossFireX

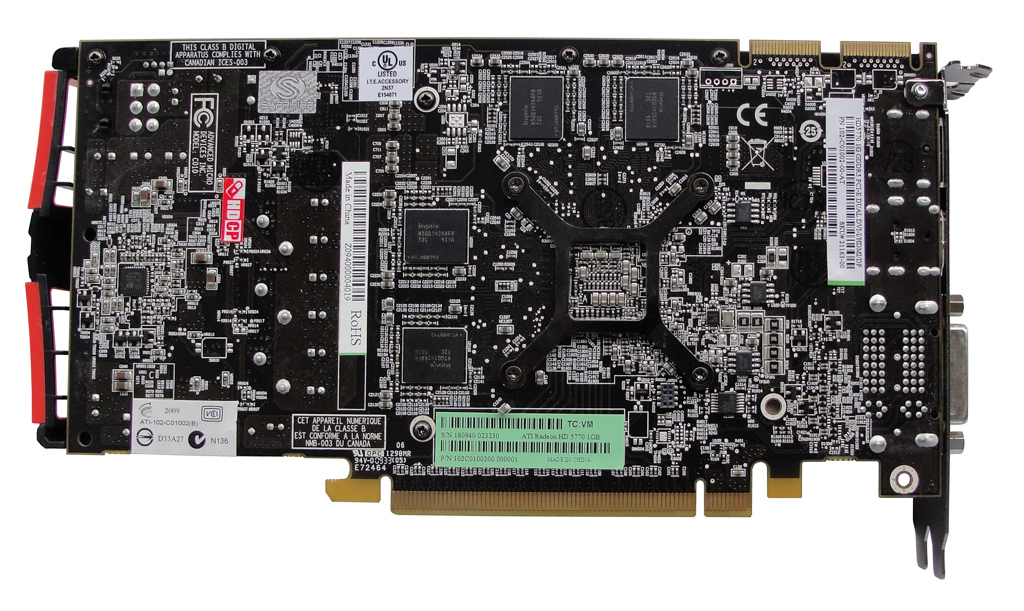

Die Unterseite der Sapphire Radeon HD 5770 ATi-Design.

Die Unterseite der Sapphire Radeon HD 5770 ATi-Design.

Autor: Stefan Boller, Patrick von Brunn
