ARTIKEL/TESTS / Inno3D 980 Ti Black Accelero Hybrid S

Technische Daten

Der GM200, das High-End-Modell der aktuellen Generation, soll die GK100 ablösen. Die Beiten Vertreter Titan X und GTX 980 Ti werden mit diesem Chip bestückt wobei die GTX 980 Ti die Lücke zwischen Titan X und GTX 980 füllen soll. Während die ersten Maxwell-Generation noch mit einem Graphics Processing Cluster (GPC) an den Start ging, kommen bei der GTX 980 Ti mit GM200 bereits sechs dieser GPCs zum Einsatz. Jedoch ist Maxwell 2.0 nicht einfach nur eine hochskalierte Variante der ersten Ausführung, denn auch im Detail gibt es weitere Modifikationen. Innerhalb eines GPC befanden sich bei Maxwell 1.0 noch fünf Streaming Multiprocessors (SMMs), was man beim GM200 und GM204 auf deren vier reduziert hat. Bei der GTX 980 Ti sind allerdings nur 22 der 24 SMMs aktiv, wodurch sich hier ein Unterschied zur Titan X bildet. Der Aufbau eines einzelnen SMM wurde hingegen beibehalten, so dass jeweils 128 Shader und 8 TMUs enthalten sind. Jedem GPC stellt man zudem 16 ROPs zur Seite, was in Summe somit 96 ROPs ergibt. Zwölf Speicherkanäle sorgen für einen insgesamt 384 Bit breiten Speicherbus. Gefertigt wird der GM200-Chip im bewährten 28 nm Prozess durch Partner TSMC. Mehr zu den technischen Details am Seitenende.

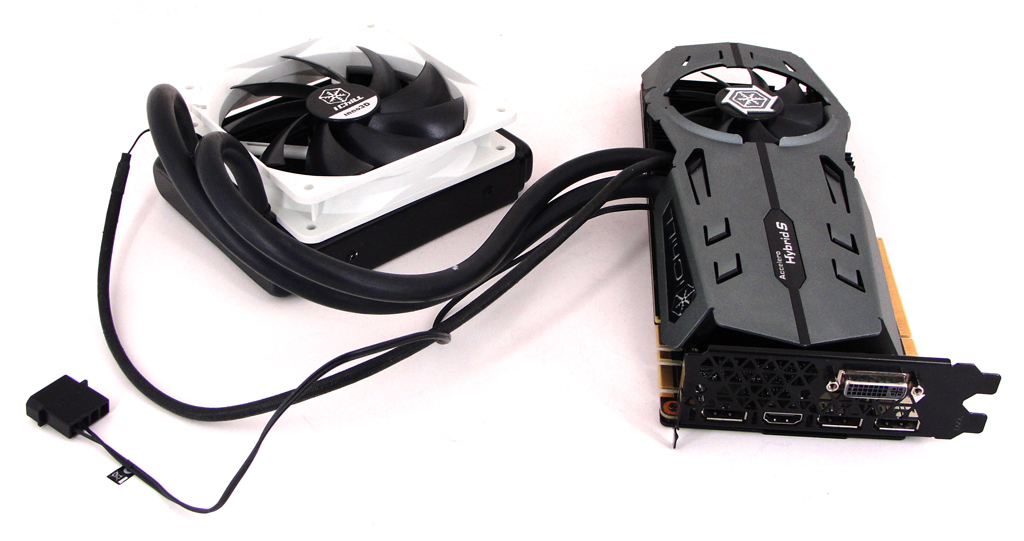

Die Inno3D iChill GTX 980 Ti Black Accelero Hybrid S mit geschlossener Wasserkühlung.

Die Inno3D iChill GTX 980 Ti Black Accelero Hybrid S mit geschlossener Wasserkühlung.

Bei der GeForce GTX 980 ist mit 2.048 die volle Anzahl der Shader-Einheiten für den GM204 verfügbar, bei der GTX 980 Ti sind es hingegen 2.816, bei der Titan X sogar 3.072. Kombiniert mit einem Basistakt von 1.126 MHz kommt die GTX 980 somit auf eine (SP-)Rechenleistung von satten 4.612 GFLOPS. Bei maximaler Taktfrequenz von 1.216 MHz erreicht die GM204-GPU sogar 4.981 GFLOPS. Bei der GTX 980 Ti beträgt der Basistakt 1.002 MHz, im Boost sind es 1.075 MHz. Das Resultat sind 5.643 bzw. 6.054 GFLOPS. Über das 256 Bit breite Interface der GTX 980 werden standardmäßig 4 GB GDDR5-Speicher betrieben. Die Frequenz beträgt dabei 3.506 MHz, was zu einem Speicherdurchsatz von 224.384 MB/s führt. Bei der GTX 980 Ti sind es 6 GB bei 384 Bit und der gleichen Taktfrequenz. Der Speicherbandbreite beträgt 336.576 MB/s.

Inno3D hat bei der iChill GTX 980 Ti Black Accelero Hybrid S noch einmal stark an den möglichen Stellschrauben gedreht und den Basistakt auf flotte 1.203 MHz (+20,1%) angehoben. Der Speichertakt liegt bei effektiv 3.640 MHz, was einem ebenso deutlichen Plus von 134 MHz entspricht. Verglichen mit der X3 DHS liegt der Chiptakt leicht niedriger, die Frequenz des GDDR5-Speichers wurde jedoch klar angehoben. Wie sich dieser Mix in der Praxis schlägt, lesen Sie ab Seite 5.

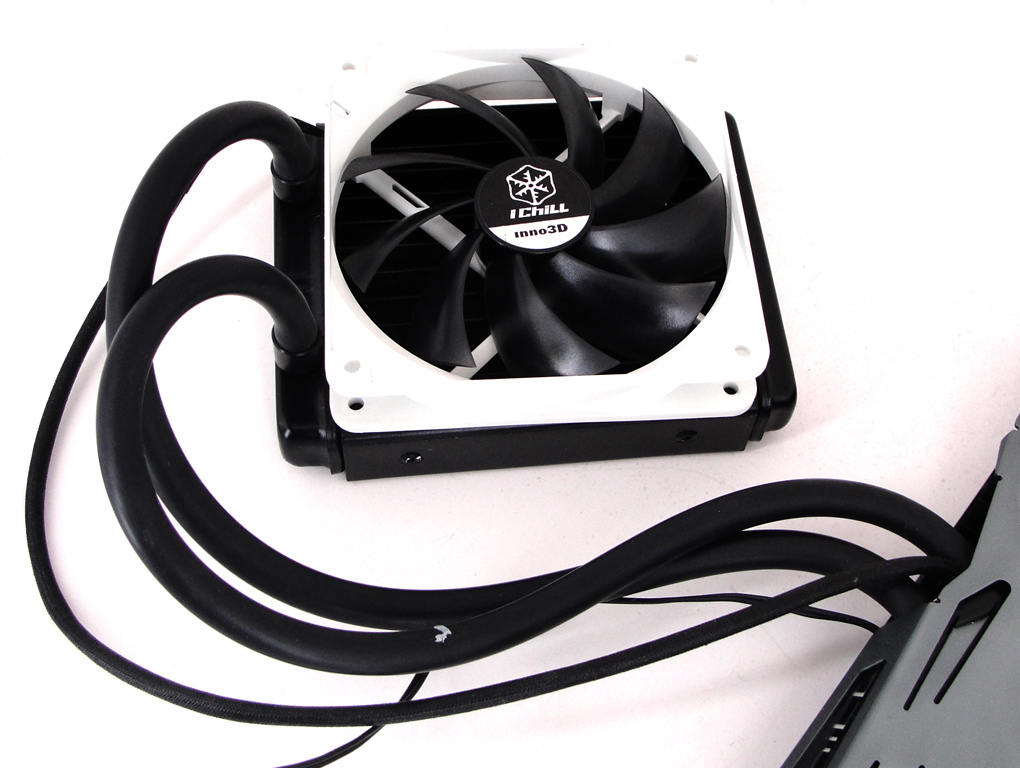

Die iChill GTX 980 Ti Black Accelero Hybrid S mit eigenem Radiator.

Die iChill GTX 980 Ti Black Accelero Hybrid S mit eigenem Radiator.

Inno3D ist für seine extravaganten Grafikkarten bekannt und bietet mit der iChill GTX 980 Ti Black Accelero Hybrid S wiederum einen echten Leckerbissen für Enthusiasten an. Statt des Referenzkühlers oder der HerculeZ-Kühlung, die wir von anderen Inno3D-Karten kennen, kommt ein geschlossenes Wasserkühlungssystem zum Einsatz. Der massive Kühlkörper wird aktiv durch Wasser gekühlt und zudem von einem 80 mm Axial-Lüfter unterstützt. Mit im Kreislauf ist ein passender Radiator, der von einem 120 mm Axial-Lüfter angetrieben wird. Nach eigenen Angaben arbeitet die Accelero Hybrid S damit 30 Prozent kühler als eine 980 Ti im Referenzdesign und ist zudem rund 5 dB(A) leiser. Mehr dazu ab Seite 15.

Während die Lüfter im lastfreien Idlebetrieb vollständig stehen bleiben, visualisiert ein 3-farbiges „iChill“-Logo zudem die aktuelle Lastsituation der GPU: Im Idle leuchtet das Logo blau, bei leichter Last grün und bei Volllast entsprechend rot – ein echter Hingucker im Gehäuse. Bleibt noch anzumerken: Mit einer Bauhöhe von drei Slots ist die Karte durchaus höher als viele andere Karten und ein entsprechendes Gehäuse samt Mainboard wird verausgesetzt. Für die Stromversorgung sind ein PCIe-8-Pin- und ein -6-Pin-Anschluss vorgesehen. Außerdem wird ein klassischer Molex-Anschluss für die Versorgung von Pumpe und Radiator-Lüfter benötigt.

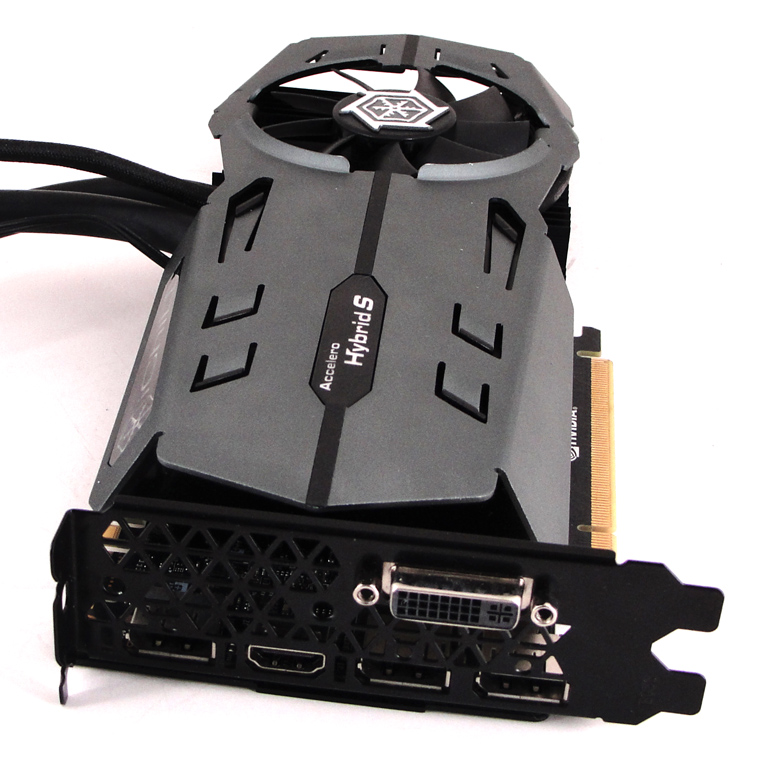

Am Slot-Bracket zeigt sich die Karte erwartet anschlussfreudig.

Am Slot-Bracket zeigt sich die Karte erwartet anschlussfreudig.

Auch seitens der Features hat sich einiges getan. Wichtigste Neuerung ist dabei die vorhandene Unterstützung von DirectX 12 im Feature Level 12.1. D.h. das Feature-Level wird nun vollumfänglich durch Maxwell 2.0 unterstützt. Für gesteigerte Bildqualität sorgt man durch die Einführung von Multi-Frame Sampled Anti-Aliasing (MFAA) und Dynamic Super Resolution (DSR). MFAA erzielt nach Hersteller-Angaben eine Leistungssteigerung von bis zu 30 Prozent, obwohl aufgrund wechselnder Musterberechnungen für jeden Frame und jeden Pixel die Bildqualität nicht leidet, sondern die gewohnt hochwertigen, weichen Kanten erhalten bleiben. Mit der Unterstützung von DSR sind Maxwell-2.0-basierte Grafikkarten die ersten am Markt, die offziell Downsampling integrieren. Intern berechnet die Grafikkarte jedes Bild in einer höheren Auflösung und skaliert vor der Ausgabe auf den Monitor wieder herunter, was positive Auswirkung auf die resultierende Bildqualität hat. Externe Lösungen durch zusätzliche Tools gehören damit der Vergangenheit an.

Für die Ausgabe auf Multi-Monitor-Systemen stehen gleich mehrere Schnittstellen bereit. Dazu gehören ein Dual-Link-DVI-I (maximale Auflösung 2560 x 1600) sowie HDMI (2.0) und drei DisplayPort (1.2), welche für 4K-Auflösungen und höher geeignet sind. Folgend die technischen Eckdaten im Überblick und im Vergleich mit AMDs Radeon R9 390X.

Hersteller AMD Nvidia Nvidia
Produktbezeichnung Radeon R9 390X GeForce GTX 980 GeForce GTX 980 Ti
Logo
Grafikchip Hawaii GM204 GM200
Fertigung 28 nm 28 nm 28 nm
Transistoren ca. 6,2 Mrd. ca. 5,2 Mrd. ca. 8 Mrd.
Shader-Einheiten 2.816 (1D) 2.048 (1D) 2.816 (1D)
Basistakt - 1.126 MHz 1.002 MHz
Maximaltakt 1.050 MHz 1.216 MHz 1.075 MHz
SP-Rechenleistung 5.900 GFLOPS 4.612 GFLOPS (Basis)
4.981 GFLOPS (Max)
5.643 GFLOPS (Basis)
6.054 GFLOPS (Max)
ROPs 64 64 96
TMUs 176 128 192
Pixelfüllrate 67.200 MPixel/s 72.064 MPixel/s (Basis)
77.824 MPixel/s (Max)
96.192 MPixel/s (Basis)
103.200 MPixel/s (Max)
Texelfüllrate 184.800 MTexel/s 114.128 MTexel/s (Basis)
155.648 MTexel/s (Max)
192.384 MTexel/s (Basis)
206.400 MTexel/s (Max)
Speichertakt 3.000 MHz 3.506 MHz 3.506 MHz
Speicherinterface 512 Bit 256 Bit 384 Bit
Speicherbandbreite 384.000 MB/s 224.384 MB/s 336.576 MB/s
Speichermenge 8 GB GDDR5 4 GB GDDR5 6 GB GDDR5
DirectX (Feature-Level) 12_0 12_1 12_1
Multi-GPU 4-Way CrossFireX 4-Way SLI 4-Way SLI
Stromsparmechanismus √ (ZeroCore)
Leistungsaufnahme typ. 275 Watt - -
Leistungsaufnahme max. - 165 Watt 250 Watt

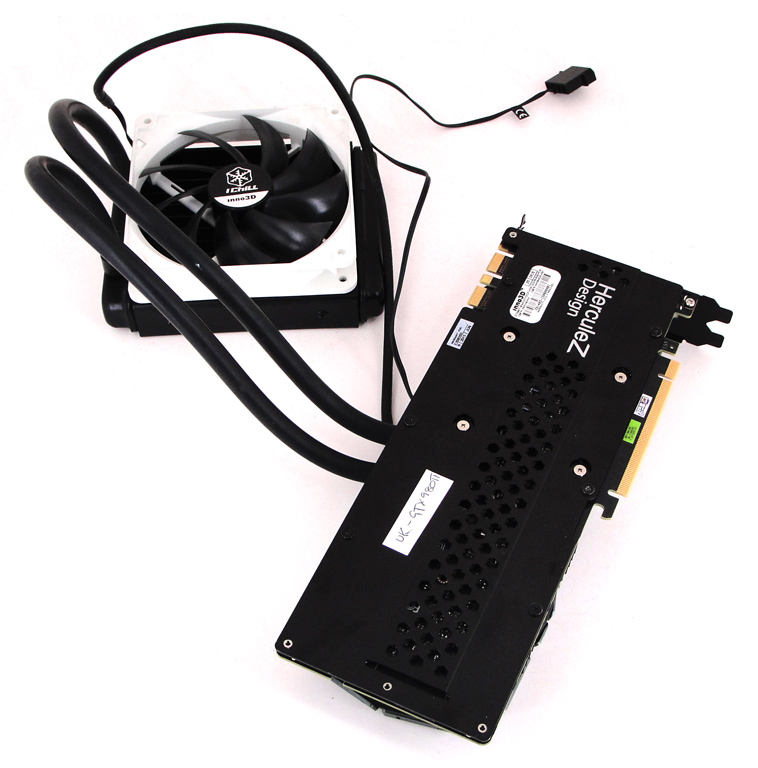

Auf der Rückseite der GTX 980 Ti befindet sich eine großflächige Backplate.

Auf der Rückseite der GTX 980 Ti befindet sich eine großflächige Backplate.

Autor: Patrick von Brunn, Stefan Boller
